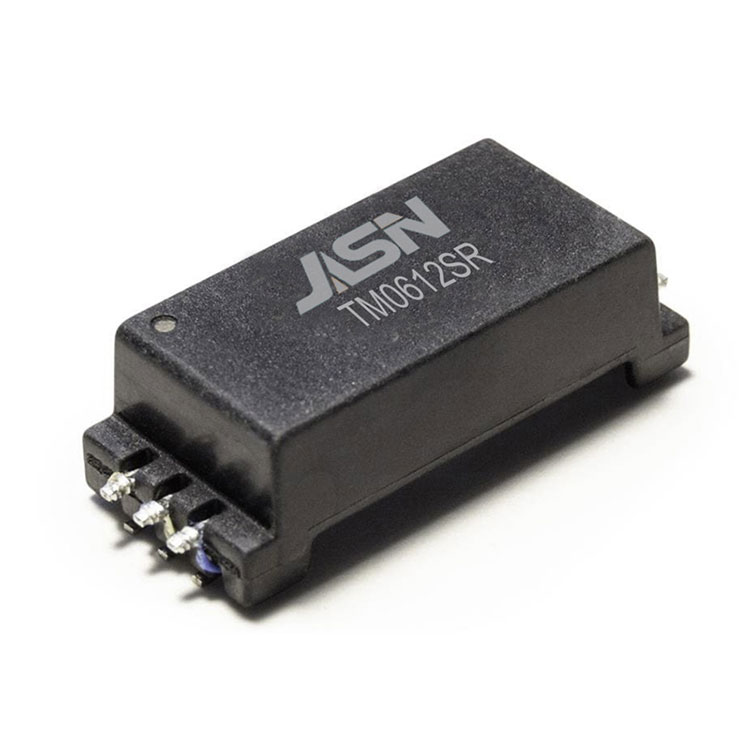

सिग्नल BMS ट्रान्सफर्मर

OCL:

150uH ~ 450uH। @100KHz/0.1V (-40C देखि+125C)

हाइ-पोट:

8000VDC 1mA 2Sec

घुमाउरो अनुपात:

1:1±2%

लीकेज इन्डक्टन्स ::

0.5uH अधिकतम @100KHz/0.1V

DCR:

०.४५ओम अधिकतम @ट्रान्सफर्मर पक्ष

0.80ohm अधिकतम।@CM चोक साइड

प्रविष्टि हानि:

-1.2dB अधिकतम 4MHz

फिर्ता घाटा:

-6dB मिनेट @4MHz (Z out= 100Ω)

CMRR:

-50dB प्रकार @1- 100MHz

डिजाइन निर्माण:

IEC62477-1, IEC60664- 1.IEC62368-1 प्रति प्रबलित इन्सुलेशन;

1500VDC सम्म काम गर्ने भोल्टेज; क्रीपेज दूरी> 15mm, क्लियरेन्स दूरी> 14mm।

प्रदूषण डिग्री Ⅱ,सामग्री समूह CTI Ⅰ;ओभरभोल्टेज श्रेणी Ⅲ,समुद्र सतह माथि 2km सम्म।UL पेन्डिङ।
